Die Herausforderung

Ziel des Endprüfstandes war es, dem Kunden die Prüfung von unterschiedlichen Motorgrößen und Leistungsklassen zu ermöglichen. Durch das teilweise hohe Gewicht der Motoren war es zwingend erforderlich, dass neben der normalen Bestückung von der Vorderseite auch eine Beladung von oben über einen Kran möglich ist. Neben den Sicherheits- und Funktionsprüfungen sollte zusätzlich auch noch eine Vibrationsmessung durchgeführt werden. Eine weitere Schwierigkeit waren die sehr vielen verschiedenen unterschiedlichen Anschlussstecker und unterschiedlichen Gebersysteme.

Die Lösung

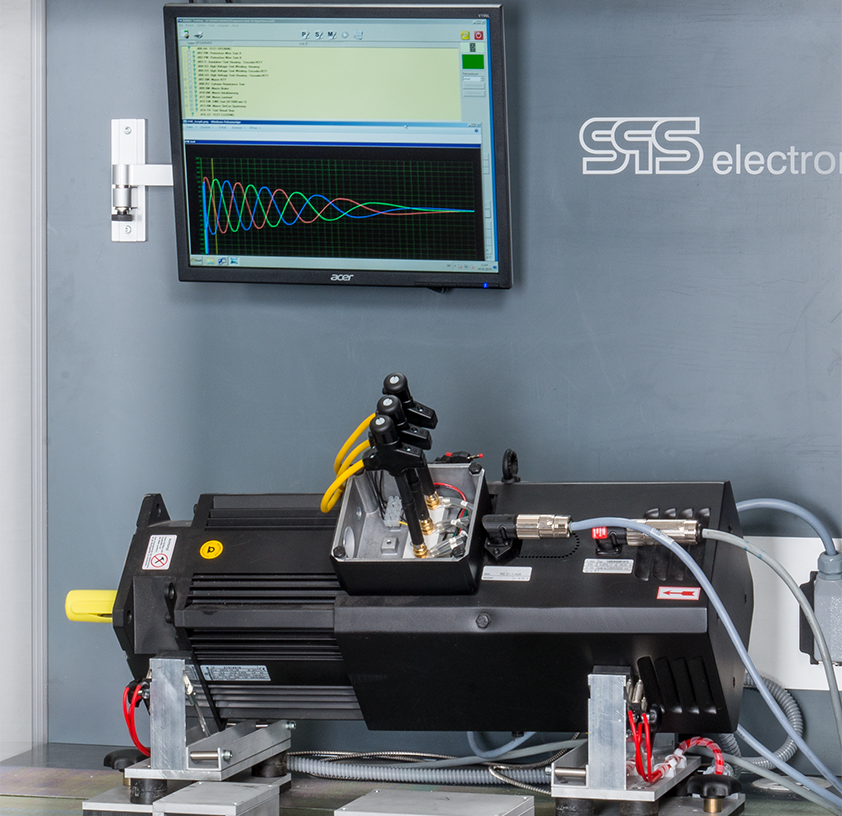

Über unsere komfortable PC-Software und eine ausgeklügelte Umschaltmatrix konnte erreicht werden, dass alle unterschiedlichen Motorgrößen und Leistungsklassen geprüft werden können. Über eine Netzwerkanbindung werden die verschiedenen Motoren in Verbindung mit einem Barcodescanner identifiziert, zugeordnet und das entsprechende Prüfprogramm geladen. Die Prüfergebnisse werden unter der Seriennummer mit Prüfername, Datum und den Prüfergebnissen auf dem Server abgespeichert. Durch die unterschiedlichen Aufnehmer konnten alle verschiedenen Baugrößen im Prüfsystem kontaktiert werden. Es ist ein Betrieb mit bis zu sechs unterschiedlichen Gebertypen möglich. Die Messung der Vibration erfolgt an den beiden Lagerflanschen. Hierzu wurde die Prüfkabine hermetisch dicht abgeschlossen, aber eine Öffnung nach Oben vorgesehen. Diese dient zur gewünschten Kranbeladung. Neben der Schutzleiterprüfung wurde die Hochspannungsprüfung zwischen den verschiedenen Potentialen wie Wicklung, Gehäuse, Geber und Thermosensor durchgeführt. Die Messung der EMK Spannung, die Wicklungswiderstandsprüfung und die Funktionskontrolle mit verschiedenen Soll-Drehzahlen sind weitere Prüfungen die durchgeführt werden. Hierbei ist der Betrieb der Motoren mit und ohne Geber möglich. Auch die Geber werden überprüft (Strichanzahl, Pegel, usw.).

Im Prüfsystem-PC können beliebig viele Prüfprogramme abgelegt werden. Damit kann der Kunde bei Entwicklung neuer Produkte selbständig neue Prüfprogramme erstellen. Für Produkte mit identischen Daten ist es aber auch möglich das selbe Prüfprogramm einzusetzen, welches dann über die Produktliste den jeweiligen Prüflingen zugeordnet wird. Die Prüfergebnisse werden automatisch im Format XML oder Access an einem beliebigen Platz im Netzwerk abgespeichert.

Über einen separaten Prüfdummy wird die Funktionalität des Prüfsystems vollautomatisch geprüft. Bei täglichem Start des Prüfsystems wird der Prüfer aufgefordert diesen Dummy anzuschließen und das entsprechende Programm zu starten. Ohne korrekte Dummyprüfung lässt das Prüfsystem keine weiteren Prüfungen zu.
