Die Herausforderung
Aufgabe war es, die Vielfalt an unterschiedlichen Stromverteilern an einem Prüfplatz zu prüfen. Sowohl die Anzahl der Abgänge(bis 24 Stück), als auch die verschiedenen Arten der Abgänge galt es sicher zu kontaktieren und zu prüfen. Vom Anschlussstecker sollten die verschiedensten Abgänge geprüft werden.
Die Lösung

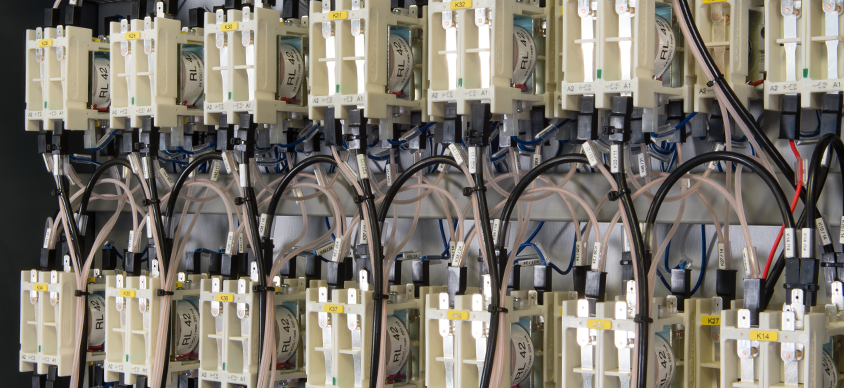

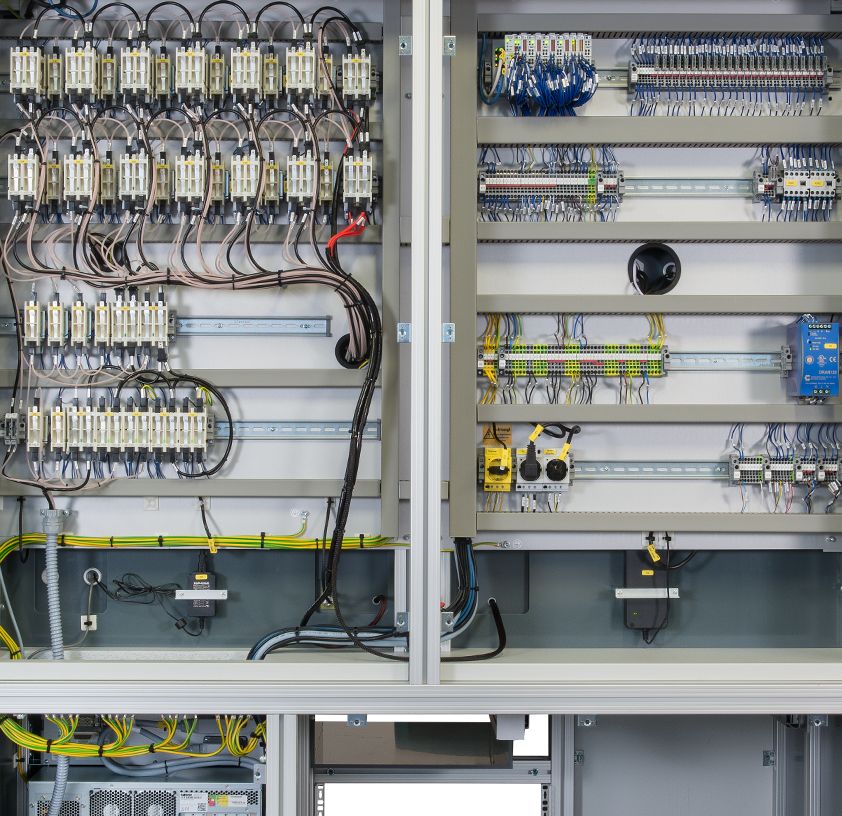

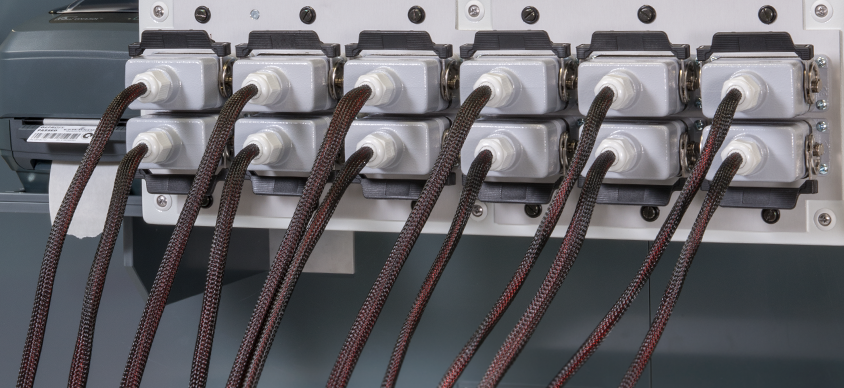

Über eine ausgeklügelte Umschaltmatrix können die verschiedenen Abgänge und Anzahl an Abgängen sicher geprüft werden. Mittels Sensoren wird überprüft, ob alle Abgänge kontaktiert wurden und mit den auf dem Netzwerk abgelegten Prüflingsdaten abgeglichen, nachdem der Prüfling über Barcode identifiziert wurde. Über eine Vielzahl an Adapterkabel können die verschiedenen Anschlussmöglichkeiten geprüft werden. Nach einer Durchgangsprüfung vom Anschluss / Stecker zu den verschiedenen Abgängen findet eine Schutzleiter- und eine Hochspannungsprüfung statt. Jede einzelne Anschlussleitung zu jedem Ausgang wird hierbei überprüft. Die Sicherheit des Prüfpersonals ist durch einen Sicherheitslichtvorhang gewährleistet.
Im Prüfsystem-PC können beliebig viele Prüfprogramme abgelegt werden. Damit kann der Kunde bei Entwicklung neuer Produkte selbständig neue Prüfprogramme erstellen. Für Produkte mit identischen Daten ist es aber auch möglich das selbe Prüfprogramm einzusetzen, welches dann über die Produktliste den jeweiligen Prüflingen zugeordnet wird. Die Prüfergebnisse werden automatisch im Format XML oder Access an einem beliebigen Platz im Netzwerk abgespeichert.
Über einen separaten Prüfdummy wird die Funktionalität des Prüfsystems vollautomatisch geprüft. Bei täglichem Start des Prüfsystems wird der Prüfer aufgefordert diesen Dummy anzuschließen und das entsprechende Programm zu starten. Ohne korrekte Dummyprüfung lässt das Prüfsystem keine weiteren Prüfungen zu.
Die Fakten
Safety first
Zum Schutz des Anwenders wurde ein Lichtvorhang eingesetzt. Damit ist es möglich die Taktzeit zu verkürzen, da keine Schutztüre geschlossen und wieder geöffnet werden muss. Bei fehlerhaften Prüflinge muss der Anwender keine Schutztüre öffnen um die entsprechenden Prüflinge zu entnehmen.
Am Ende der Prüfung wir ein PDF-Protokoll mit den Testergebnissen erzeugt, um so eine die Auswertung weiter zu vereinfachen.
Der flexible Allrounder
für Elektromotoren
Schlüsselfertige Lösung inklusive Prüflingsaufnahme, Adaptierung und Arbeitsplatzgestaltung
Einfache, intuitive Bedienung für angelerntes Personal
Der Prüfling muss nur einmal angeschlossen werden, dann erfolgt der ganze Prüfablauf automatisch
Im Netzwerkbetrieb werden alle Prüfdaten automatisch an gewünschter Stelle / Datenbank abgespeichert
Hohe Standzeit und servicefreundlicher Aufbau
Kurze Taktzeiten durch effiziente Arbeitsplatzgestaltung mit Lichtvorhang
Parameter und Einstellungen sind jederzeit über die Software änderbar
Automatischer Dummy-Test
Arbeitsplatzabsicherung gemäß EN 50191
Automatische Verdrahtungsprüfung des gesamten Prüflings
Automatische Kurzschluss- / Hochspannungsprüfung aller Anschlüsse des Prüflings
