Die Herausforderung
Der Wunsch des Kunden war es eine automatische, hochflexible Prüfung seiner verschiedensten Produkte zu realisieren. Es sollte die Prüfung von über 100 verschieden Produkten auf einer Prüfanlage ermöglicht werden. Um steigende Stückzahlen zu bewältigen, sollten mehrere Produkte mit einer Bestückung geprüft werden. Um zu 100% gewährleisten zu können, dass das Gehäuse komplett isoliert ist, musste eine Prüfung in einem Wasserbad durchgeführt werden.
Die Lösung

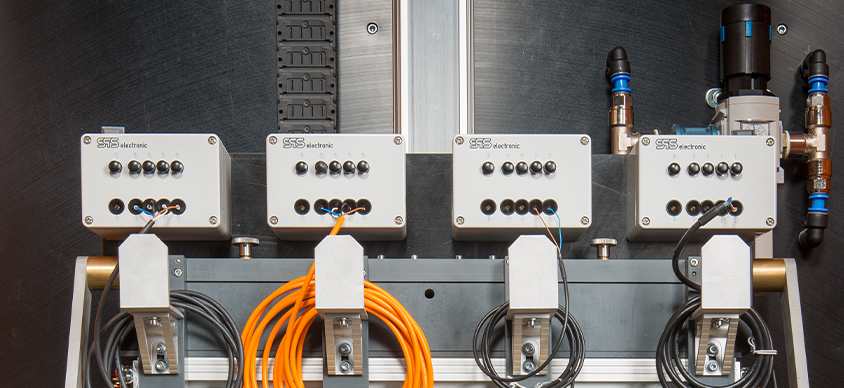

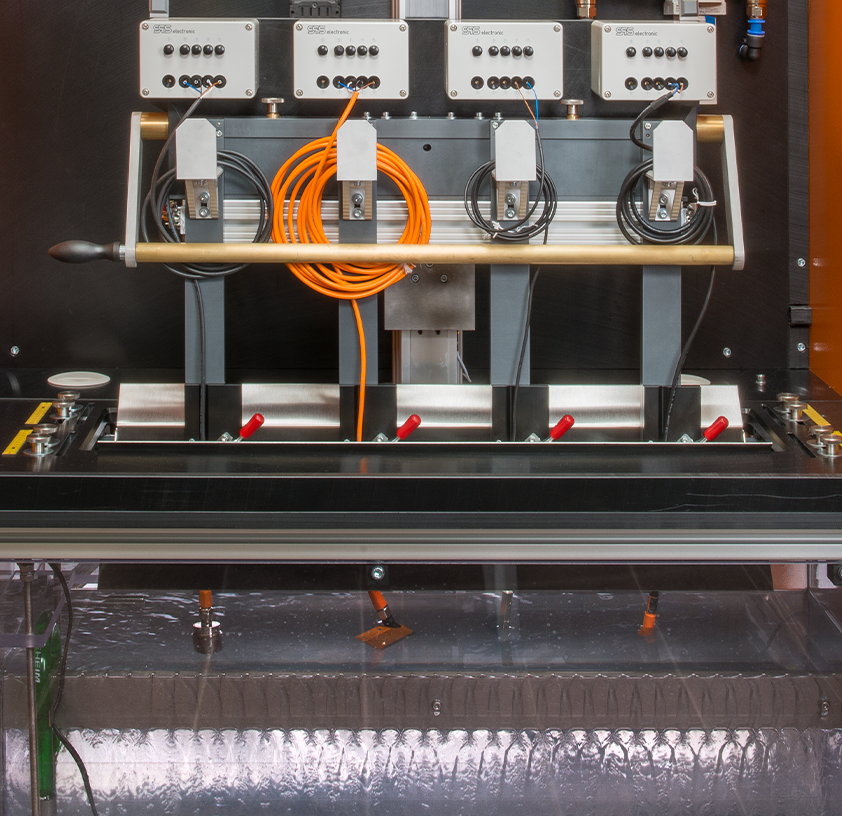

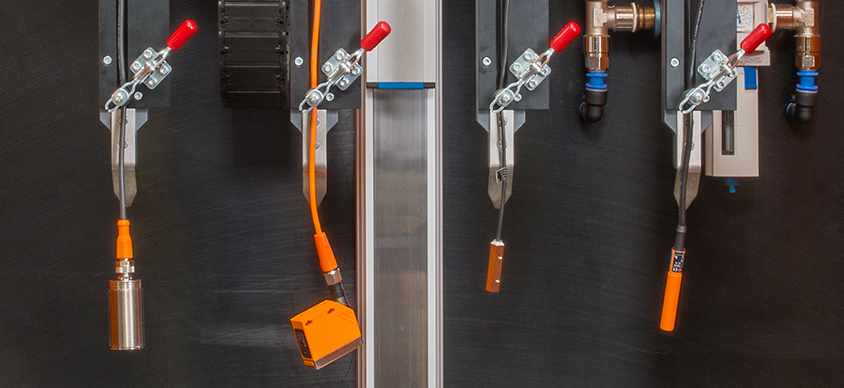

Entwickelt wurde ein Hochspannungsprüfsystem mit Wasserbad. Durch das Eintauchen in das Wasserbad wird eine vollständige Prüfung des Produkts ermöglicht. Die Eintauchtiefe ist variabel und präzise über einen Schrittmotor einstellbar, um alle Produktvarianten (auch zukünftige) abzudecken. Die Regulierung des Wasserstandes erfolgt automatisch. Der Verschmutzung des Wasserbades wurde durch eine Umwälzpumpe in Verbindung mit einem UV-Klärer entgegengewirkt. Die Sicherheit wird über einen Lichtvorhang gewährleistet. Bis zu vier Prüflinge können auf einmal über pneumatische Leitungsklemmen bestückt und automatisiert geprüft werden. Es sind eine Einzelprüfung sowie Mehrfachprüfungen möglich. Die Trocknung der Prüflinge wurde direkt integriert und erfolgt über ein eigens entwickeltes „Luft-Ablass-System“.
Im Prüfsystem-PC können beliebig viele Prüfprogramme abgelegt werden. Damit kann der Kunde bei Entwicklung neuer Produkte selbständig neue Prüfprogramme erstellen. Für Produkte mit identischen Daten ist es aber auch möglich das selbe Prüfprogramm einzusetzen, welches dann über die Produktliste den jeweiligen Prüflingen zugeordnet wird. Die Prüfergebnisse werden automatisch im Format XML oder Access an einem beliebigen Platz im Netzwerk abgespeichert.
Über einen separaten Prüfdummy wird die Funktionalität des Prüfsystems vollautomatisch geprüft. Bei täglichem Start des Prüfsystems wird der Prüfer aufgefordert diesen Dummy anzuschließen und das entsprechende Programm zu starten. Ohne korrekte Dummyprüfung lässt das Prüfsystem keine weiteren Prüfungen zu.
Die Fakten
Safety first
Zum Schutz des Anwenders wurde ein Lichtvorhang eingesetzt. Damit ist es möglich die Taktzeit zu verkürzen, da keine Schutztüre geschlossen und wieder geöffnet werden muss. Bei fehlerhaften Prüflinge muss der Anwender keine Schutztüre öffnen um die entsprechenden Prüflinge zu entnehmen.
Am Ende der Prüfung wir ein PDF-Protokoll mit den Testergebnissen erzeugt, um so eine die Auswertung weiter zu vereinfachen.
Der flexible Allrounder
für Elektromotoren
Schlüsselfertige Lösung inklusive Prüflingsaufnahme, Adaptierung und Arbeitsplatzgestaltung
Einfache, intuitive Bedienung für angelerntes Personal
Der Prüfling muss nur einmal angeschlossen werden, dann erfolgt der ganze Prüfablauf automatisch
Im Netzwerkbetrieb werden alle Prüfdaten automatisch an gewünschter Stelle / Datenbank abgespeichert
Hohe Standzeit und servicefreundlicher Aufbau
Parameter und Einstellungen sind jederzeit über die Software änderbar
Automatischer Dummy-Test
Arbeitsplatzabsicherung gemäß EN 50191
Große Flexibilität bei Prüfumfang und Prüflingsversionen
Einfach Handhabung
Einfache Bestückung
Mehrfache Prüfung
