Die Herausforderung
Es musste ein Prüfsystem entwickelt werden, mit dem Steckdosenleisten mit unterschiedlicher Anzahl an Steckdosen, die unterschiedlich positioniert sind und auch unterschiedliche Funktionen haben (z.B. Master-Slave) automatisch geprüft werden können.
Die Lösung

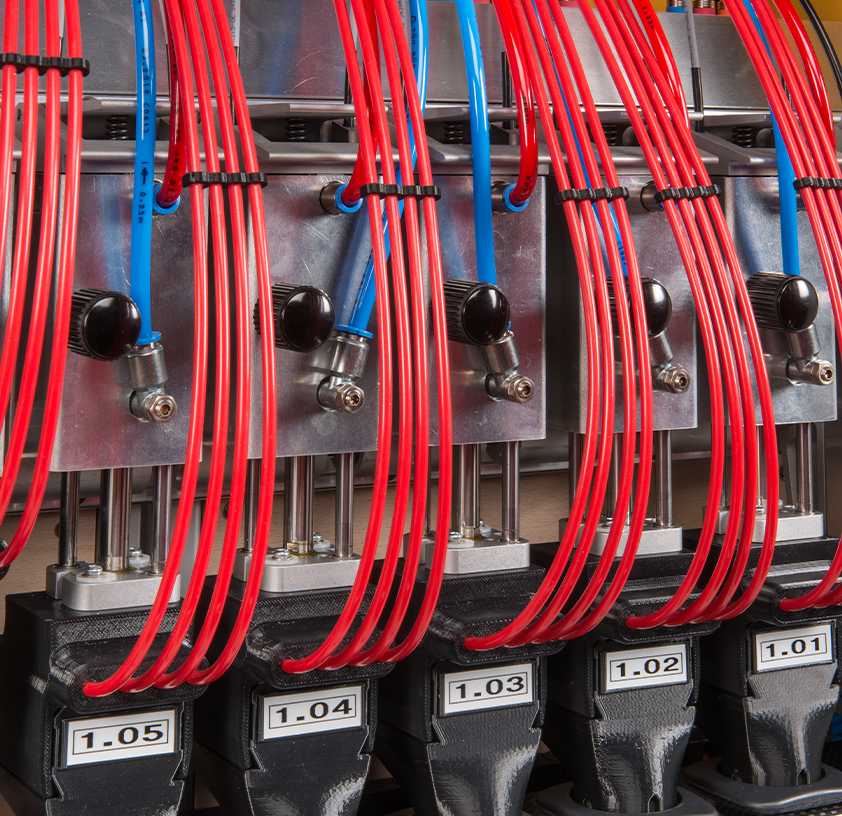

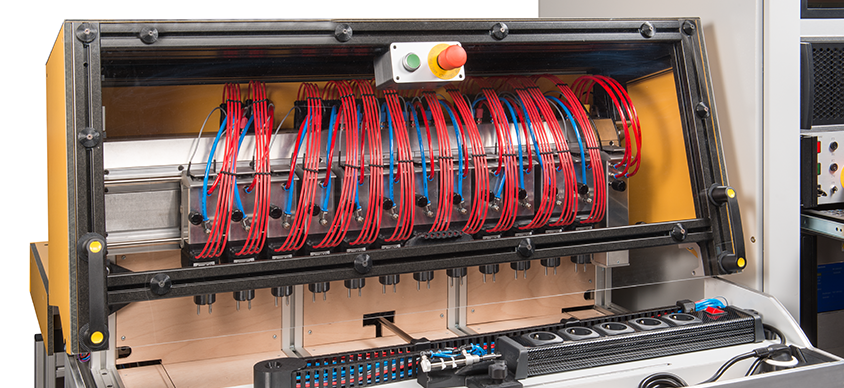

Um die hohe Anzahl an verschiedenen Prüflingen prüfen zu können wurde eine Prüfhaube eingesetzt, in die bis zu zwölf Steckdosenadapter mit wechselbarem Kopf für verschiedene Steckertypen flexibel positionierbar eingesetzt werden können. Außerdem ist es möglich einen Betätiger für den Schalter der Steckdosenleiste zu integrieren. Die Prüfhaube wurde vom Kunden selbst entwickelt und bereitgestellt.

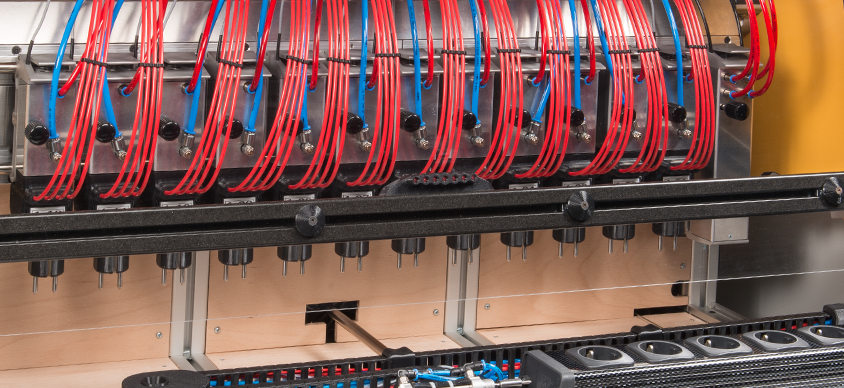

Nach Schließen der Prüfhaube werden zwischen ein und zwölf Steckdosen über pneumatische Zylinder automatisch kontaktiert. Während der Prüfung kann der in der Steckdosenleiste integrierte Schalter über zwei weitere Zylinder automatisch betätigt werden, um dessen Funktion zu überprüfen. Geprüft werden die Schutzleiter aller Steckdosen, die Hochspannungsfestigkeit sowie die Funktion. Außerdem wird bei Master-Slave-Steckdosenleisten eine Last an der ersten Steckdose aufgeschaltet, um das Einschalten der weiteren Steckdosen zu prüfen.
Mit der komfortablen PC-Software können beliebig viele Prüfprogramme abgelegt werden, so dass für jeden Prüfling der notwendige Prüfumfang und auch die Prüfdaten eingestellt werden kann. Für ähnlich aufgebaute Prüflinge ist es aber auch möglich das selbe Prüfprogramm einzusetzen, welches dann über die Produktliste den jeweiligen Prüflingen zugeordnet wird. Über Codierung in verschiedenen Teilen der Prüflingskontaktierung wird mit der Software kontrolliert ob die Einstellungen der Prüfhaube mit dem ausgewählten Prüfprogramm zusammenpassen. Die Prüfergebnisse werden automatisch im Format XML oder Access abgespeichert.
Über einen separaten Prüfdummy wird die Funktionalität des Prüfsystems geprüft. Ohne korrekte Dummyprüfung lässt das Prüfsystem keine weiteren Prüfungen zu.
Die Fakten
Safety first
Zum Schutz des Anwenders wurde ein Lichtvorhang eingesetzt. Damit ist es möglich die Taktzeit zu verkürzen, da keine Schutztüre geschlossen und wieder geöffnet werden muss. Bei fehlerhaften Prüflinge muss der Anwender keine Schutztüre öffnen um die entsprechenden Prüflinge zu entnehmen.
Am Ende der Prüfung wir ein PDF-Protokoll mit den Testergebnissen erzeugt, um so eine die Auswertung weiter zu vereinfachen.
Der flexible Allrounder
für Elektromotoren
Schlüsselfertige Lösung inklusive Prüflingsaufnahme, Adaptierung und Arbeitsplatzgestaltung
Einfache, intuitive Bedienung für angelerntes Personal
Der Prüfling muss nur einmal angeschlossen werden, dann erfolgt der ganze Prüfablauf automatisch
Im Netzwerkbetrieb werden alle Prüfdaten automatisch an gewünschter Stelle / Datenbank abgespeichert
Hohe Standzeit und servicefreundlicher Aufbau
Parameter und Einstellungen sind jederzeit über die Software änderbar
Automatischer Dummy-Test
Arbeitsplatzabsicherung gemäß EN 50191
Einfache Umrüstung auf eine große Anzahl verschiedener Prüflingstypen
