Die Herausforderung
Der Wunsch unseres Kunden bestand darin, das bestehende Prüffeld zu automatisieren und die Taktzeit zu reduzieren. Gleichzeitig sollte die Prüftiefe verbessert und die Qualität gesichert werden. Die Bedienung sollte möglichst einfach sein, damit auch angelernte Hilfskräfte eingesetzt werden können. Höchster Sicherheitsstandard für die Mitarbeiter war eine weitere Forderung.
Die Lösung

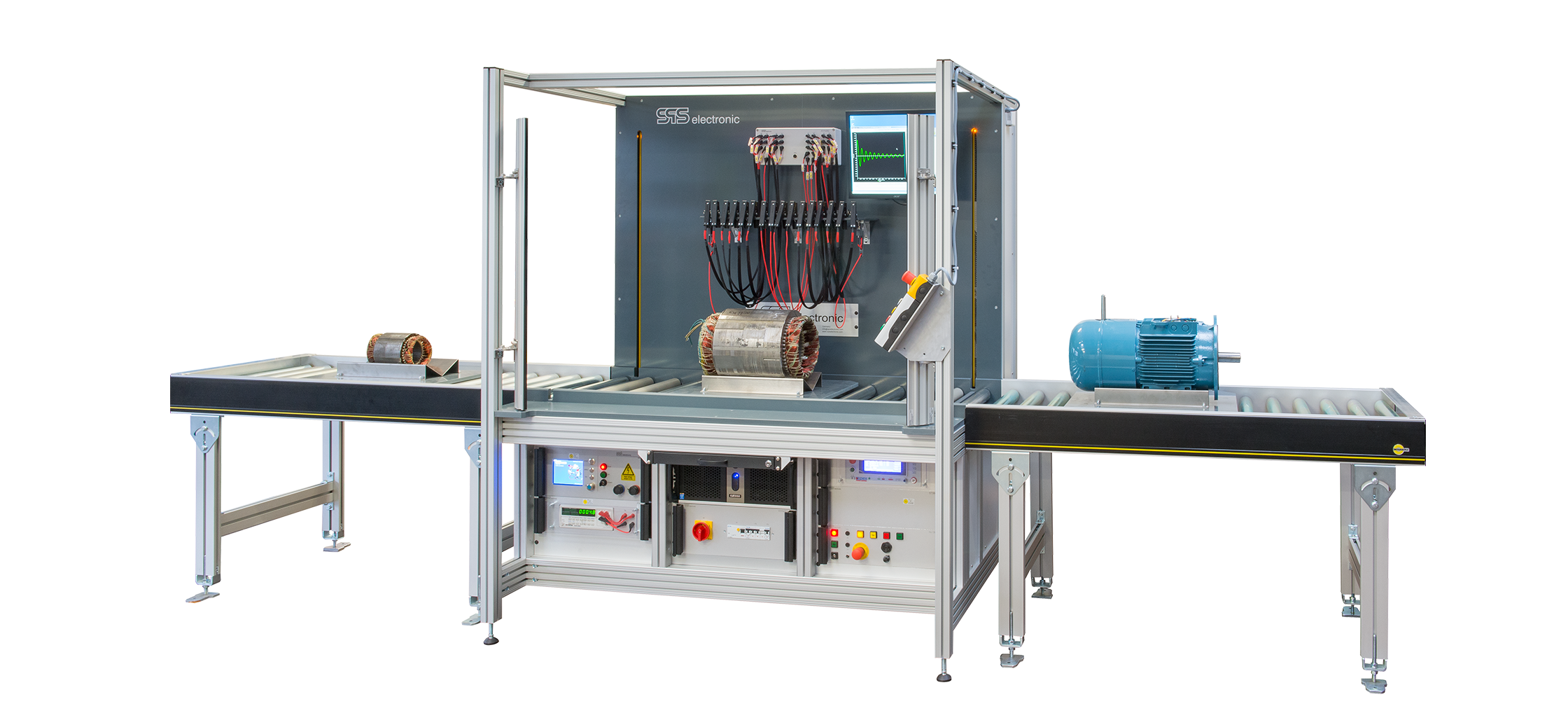

Entwickelt wurde daraufhin ein rechnergesteuertes Prüfsystem mit Matrix für 3-phasige Motoren bei maximal 4 Geschwindigkeiten. Durch die Matrix mit Hochspannungsrelais ist die Kombination der Sicherheitsprüfung in Verbindung mit niederohmigen Funktionsmessungen gegeben. Zur Steuerung kam die erweiterte Standardsoftware DAT zum Einsatz. Die Sicherheit des Personals wird durch einen zugelassenen Lichtvorhang (an 3 Seiten) mit Umlenkspiegel gewährleistet.
Im Prüfsystem-PC können beliebig viele Prüfprogramme abgelegt werden. Damit kann der Kunde bei der Entwicklung neuer Produkte selbständig neue Prüfprogramme erstellen. Für Produkte mit identischen Daten ist es aber auch möglich das selbe Prüfprogramm einzusetzen, welches dann über die Produktliste den jeweiligen Prüflingen zugeordnet wird. Die Prüfergebnisse werden automatisch im Format XML oder Access an einem beliebigen Platz im Netzwerk abgespeichert.
Über einen separaten Prüfdummy wird die Funktionalität des Prüfsystems vollautomatisch geprüft. Bei täglichem Start des Prüfsystems wird der Prüfer aufgefordert diesen Dummy anzuschließen und das entsprechende Programm zu starten. Ohne korrekte Dummyprüfung lässt das Prüfsystem keine weiteren Prüfungen zu.
Die Fakten
Safty first
Zum Schutz des Anwenders wurde ein Lichtvorhang eingesetzt. Damit ist es möglich die Taktzeit zu verkürzen, da keine Schutztüre geschlossen und wieder geöffnet werden muss. Bei fehlerhaften Prüflinge muss der Anwender keine Schutztüre öffnen um die entsprechenden Prüflinge zu entnehmen.
Am Ende der Prüfung wir ein PDF-Protokoll mit den Testergebnissen erzeugt, um so eine die Auswertung weiter zu vereinfachen.
Der flexible Allrounder
für Elektromotoren
Schlüsselfertige Lösung inklusive Prüflingsaufnahme, Adaptierung und Arbeitsplatzgestaltung
Einfache, intuitive Bedienung für angelerntes Personal
Der Prüfling muss nur einmal angeschlossen werden, dann erfolgt der ganze Prüfablauf automatisch
Im Netzwerkbetrieb werden alle Prüfdaten automatisch an gewünschter Stelle / Datenbank abgespeichert
Hohe Standzeit und servicefreundlicher Aufbau
Kurze Taktzeiten durch effiziente Arbeitsplatzgestaltung mit Lichtvorhang
Parameter und Einstellungen sind jederzeit über die Software änderbar
Automatischer Dummy-Test
Arbeitsplatzabsicherung gemäß EN 50191
