Die Herausforderung
Der Wunsch des Kunden bestand darin, ein - bis vierpolige Leitungsschutzschalter mit einem hohen Strom von bis zu 250 A auf ihre Funktion zu prüfen. Die Schwierigkeit hierbei war, dass der Prüfer auch manuell eingreifen können sollte, ohne dabei seine Sicherheit zu gefährden. Zudem sollte es problemlos möglich sein Produkte zu prüfen, die sich in Polzahl, Abschaltstrom, Größe und Anbaugeräten unterscheiden.
Die Lösung

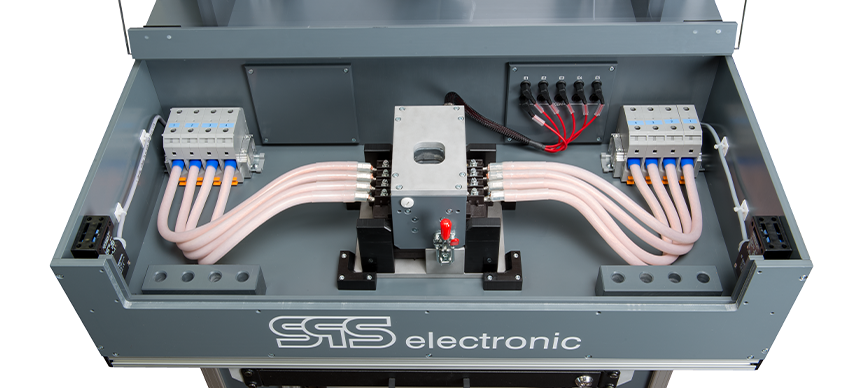

Anhand dieser Vorgaben wurde ein Steharbeitsplatz entwickelt, welcher zum Schutz des Anwenders mit einem speziellen Prüfkäfig ausgestattet wurde. Dieser wiederum wurde so gestaltet, dass der Prüfer das zu prüfende Produkt mit Hilfe eines speziellen Werkzeugs auch manuell bedienen kann. Der Prüfer kann somit während der Funktionsprüfung Einstellungen und Änderungen am Produkt vornehmen. Die Leitungsschutzschalter werden mit einem Strom von bis zu 250 A AC geprüft, wobei die Abschaltzeit je Kontaktbahn ermittelt wird. Die verschiedenen Kontaktbahnen sind zuschaltbar. Zusätzlich werden noch die Pilotkontakte erfasst. Da es sich um einen rein manuellen Arbeitsplatz handelt, wird der Strom manuell über einen Drehknopf eingestellt. Über ein digitales Anzeigeinstrument kann der Prüfer den eingestellten Strom ablesen. Der Rest des Systems ist PC-gesteuert und es findet eine Echtdatenverarbeitung statt. Unterschiedliche Prüfadapter ermöglichen es, die unterschiedlichsten Leitungsschutzschalter zu prüfen.
Im Prüfsystem-PC können beliebig viele Prüfprogramme abgelegt werden. Damit kann der Kunde bei Entwicklung neuer Produkte selbständig neue Prüfprogramme erstellen. Für Produkte mit identischen Daten ist es aber auch möglich das selbe Prüfprogramm einzusetzen, welches dann über die Produktliste den jeweiligen Prüflingen zugeordnet wird. Die Prüfergebnisse werden automatisch im Format XML oder Access an einem beliebigen Platz im Netzwerk abgespeichert.
Über einen separaten Prüfdummy wird die Funktionalität des Prüfsystems vollautomatisch geprüft. Bei täglichem Start des Prüfsystems wird der Prüfer aufgefordert diesen Dummy anzuschließen und das entsprechende Programm zu starten. Ohne korrekte Dummyprüfung lässt das Prüfsystem keine weiteren Prüfungen zu.
Die Fakten
Safety first
Zum Schutz des Anwenders wurde ein Lichtvorhang eingesetzt. Damit ist es möglich die Taktzeit zu verkürzen, da keine Schutztüre geschlossen und wieder geöffnet werden muss. Bei fehlerhaften Prüflinge muss der Anwender keine Schutztüre öffnen um die entsprechenden Prüflinge zu entnehmen.
Am Ende der Prüfung wir ein PDF-Protokoll mit den Testergebnissen erzeugt, um so eine die Auswertung weiter zu vereinfachen.
Der flexible Allrounder
für Elektromotoren
Schlüsselfertige Lösung inklusive Prüflingsaufnahme, Adaptierung und Arbeitsplatzgestaltung
Einfache, intuitive Bedienung für angelerntes Personal
Der Prüfling muss nur einmal angeschlossen werden, dann erfolgt der ganze Prüfablauf automatisch
Im Netzwerkbetrieb werden alle Prüfdaten automatisch an gewünschter Stelle / Datenbank abgespeichert
Hohe Standzeit und servicefreundlicher Aufbau
Parameter und Einstellungen sind jederzeit über die Software änderbar
Automatischer Dummy-Test
Arbeitsplatzabsicherung gemäß EN 50191
Neben den automatischen Prüfungen kann der Prüfer auch während des Funktionstest manuelle Eingriffe durchführen, ohne dabei seine Sicherheit zu gefährden.
Prüfung von unterschiedlichen Produkten mit einem Strom von bis zu 250 A AC
Trotz manueller Einstellmöglichkeiten ist das Prüfsystem PC-gesteuert und verfügt über eine Echtdatenverarbeitung

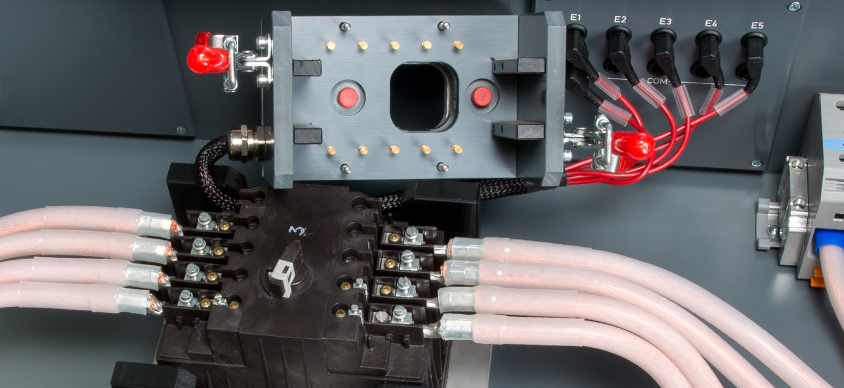

Unterschiedliche Prüfadapter und eine umfangreiche Aufschaltmatrix ermöglicht das Prüfen verschiedenster Produkte und Aufschalten von unterschiedlichen Anzahlen an Kontaktbahnen
