Die Herausforderung

Gefordert war eine schlüsselfertige Lösung inklusive Arbeitsplatzgestaltung und programmierbarer Versorgungsquelle. Für den Blockiertest muss der Prüfling mechanisch mit großen Kräften an der Welle festgehalten werden. Außerdem sind für die Prüflingsversorgung hohe Leistungen nötig, die über den gesamten Bereich vom PC programmierbar sein sollten. Zudem sollte das System problemlos in bestehende Fertigungsbänder weltweit integriert werden können.

Die Lösung

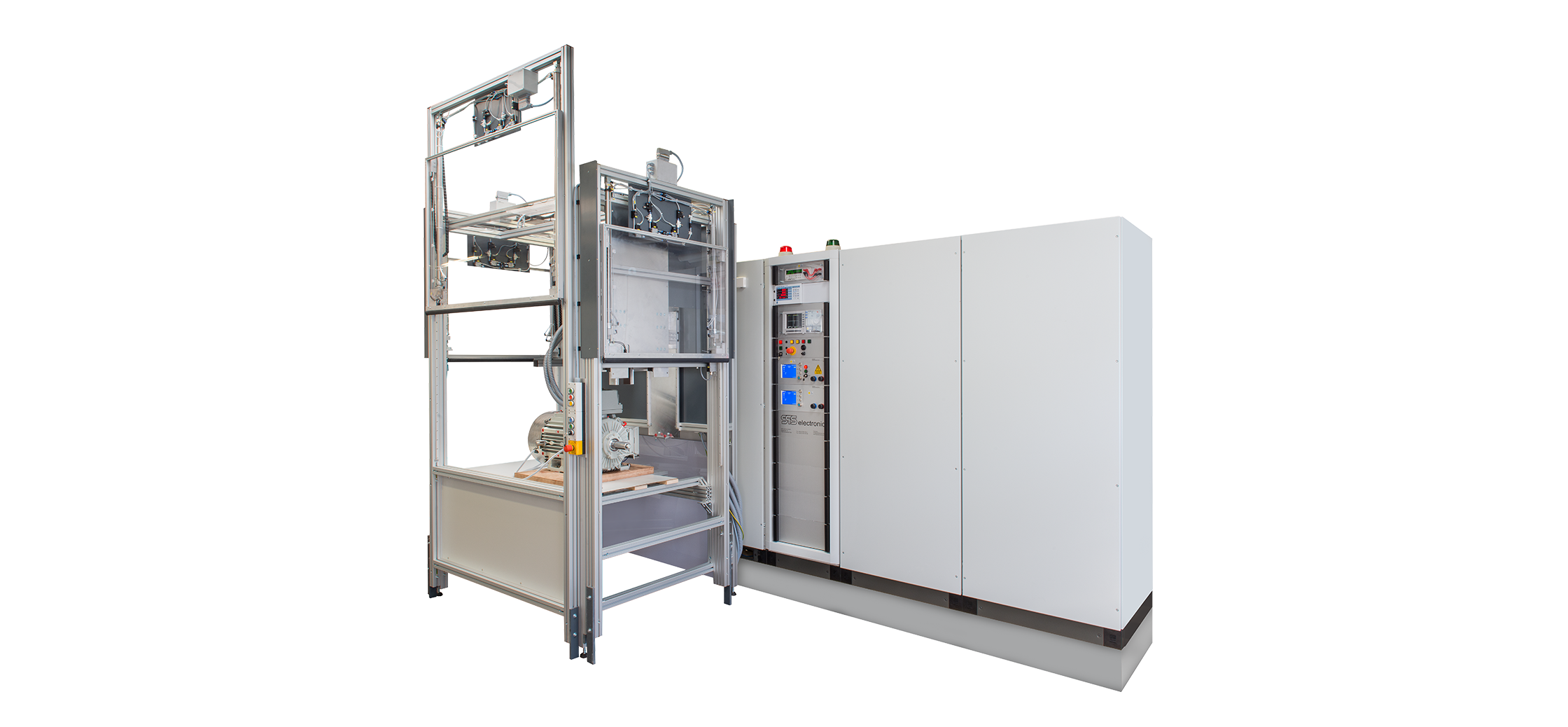

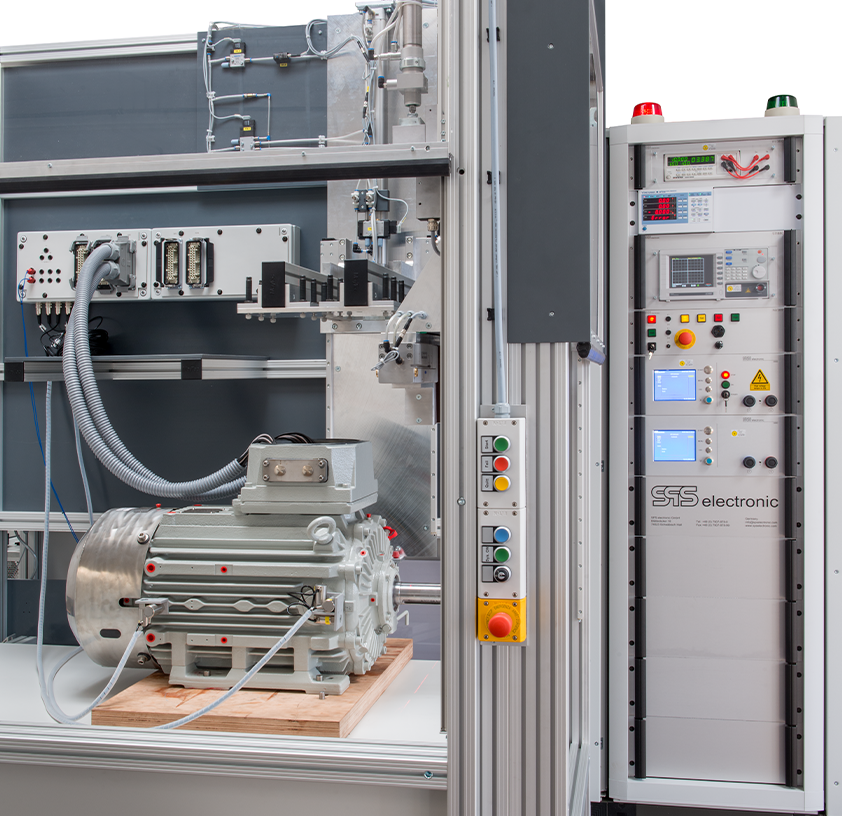

Die hohen Leistungen der Prüflinge erforderten für den mechanischen Aufbau geeignete Konstruktionen. Deshalb wurde eine Arbeitsplatzgestaltung mit 3 automatischen Türen, die nach oben fahren, gewählt. Dadurch konnte viel Platz gespart werden, was für die Integration in die bestehenden Fertigungsbänder von großer Bedeutung war. Die Prüftechnik wurde getrennt vom Arbeitsplatz aufgestellt. Durch die hohen Leistungen waren die Stromversorgungen sehr groß und schwer. Die schweren Prüflinge kommen mit Werkstückträgern in den Prüfbereich und werden dann von Hand elektrisch angeschlossen. Zur Blockiermessung wird die Motorwelle automatisch festgehalten. Die frei konfigurierbaren Prüfabläufe steuert der PC mit der Standardsoftware DAT. Folgende Prüfungen stehen zur Auswahl:

Schutzleiterwiderstand

Hochspannung (Phasen, Körper, Sensorik …)

Isolationswiderstand

Wicklungswiderstand

Stoßspannungsprüfung

Leerlaufprüfung 1 / 3 phasig

Blockierstromprüfung mit mechanischer Blockierung der Welle

Bremsenprüfung

Das „GUT“ - Ergebnis wird gemeinsam mit den Motordaten an einen Etikettendrucker ausgegeben. Dieses Etikett ist gleichzeitig das Qualitätssiegel. Im Prüfsystem-PC können beliebig viele Prüfprogramm abgelegt werden. Damit kann der Kunde bei der Entwicklung neuer Produkte selbstständig neue Prüfprogramme erstellen. Für Produkte mit identischen Daten ist es aber auch möglich das selbe Prüfprogramm einzusetzen, welches dann über die Produktliste den jeweiligen Prüflingen zugeordnet wird. Die Prüfergebnisse werden automatisch im Format XML oder Access an einem beliebigen Platz im Netzwerk abgespeichert.

Über einen separaten Prüfdummy wird die Funktionalität des Prüfsystems vollautomatisch geprüft. Bei täglichem Start des Prüfsystems wird der Prüfer aufgefordert, diesen Dummy anzuschließen und das entsprechende Programm zu starten. Ohne korrekte Dummyprüfung lässt das Prüfsystem keine weitere Prüfungen zu.
